Löschwassersystem Katzenbergtunnel
Variantenuntersuchung und Ausführungsplanung zur kombinierten Löschwassernass- und
trockenleitung im Katzenbergtunnel bei Bad Bellingen.
Der Katzenbergtunnel besteht aus einem rd. 9,4 km langen Doppelröhrensystem (Tunnelröhre Ost und West), das alle 500 m durch Querschläge verbunden ist.

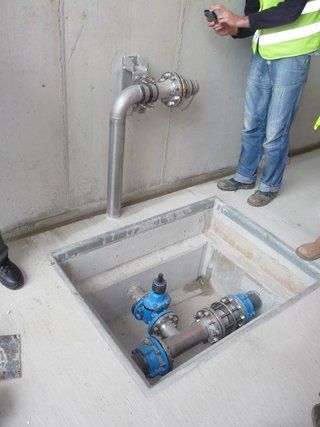

Die Löschwasserleitung wurde innerhalb der Tunnelröhren in das Bankett eingelassen und alle 125 m Löschwasserentnahmeeinrichtungen (Hydranten) installiert.
Die Vernetzung der Löschwasserleitungen in den Tunnelröhren erfolgt über die Löschwasserleitungen im Querschlag.

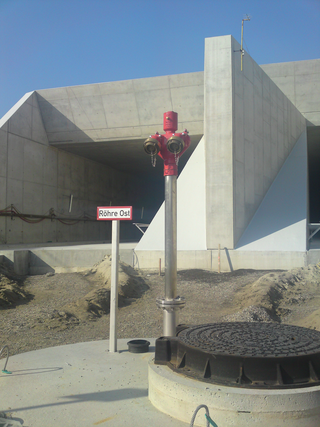

Sowohl portalseitig als auch über den Lüftungsschacht in der Tunnelmitte wurde die Löschwassereinspeisung realisiert.
Mit Hilfe von Löschwasserbehältern im Bereich der Einspeisestellen wird das Löschwasser bevorratet.
Die Steuerung der einzelnen Betriebsphasen erfolgt über mehrere Schaltschränke.
Neben der detallierten Ausführungsplanung umfasste unsere Leistung auch die Erarbeitung eines Betriebshandbuches und Phasenkonzeptes für sämtliche Betriebszustände von der Befüllung bis zur Instandsetzung.
Zur Absicherung der Planungsleistungen haben wir umfangreiche Rohr- und Druckstoßberechnungen (stationäre und instationäre Rohrhydraulik) vorgenommen.
